HQ系列 板式緩衝鉸鏈

HQ2-097-1-4 HQ系列 板式緩衝鉸鏈 3分

開啟角度 Opening Degree: 105度 / 105。

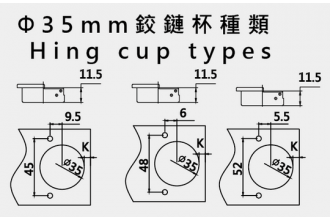

鉸鍊杯深 Thickness of hinge cup: 11.5毫米/mm
鉸杯直徑 Diameter of hinge cup: 35毫米/mm
面板(K)尺寸 Dimension of door(K): 3-7毫米/mm
門板適用厚度 Range for door thickness: 14-22毫米/mm
螺絲孔距: 52 mm
建議售價: NT$ 200

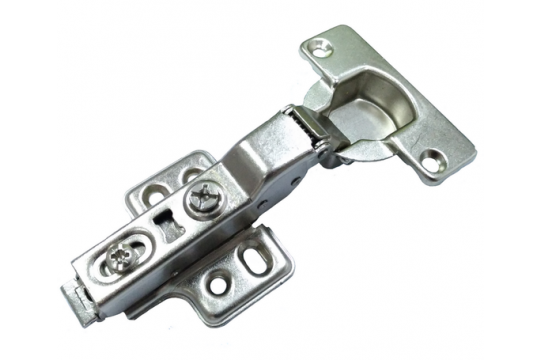

Products產品照片

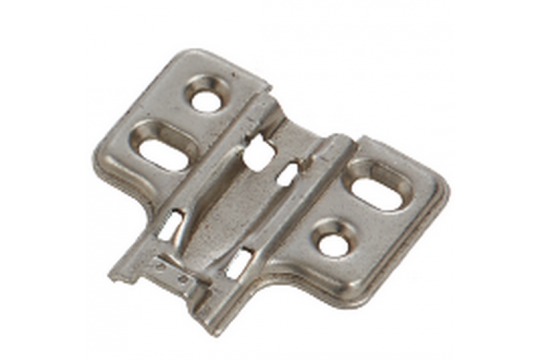

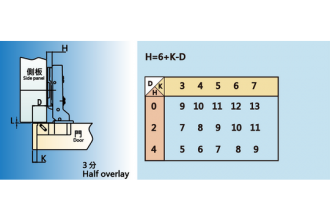

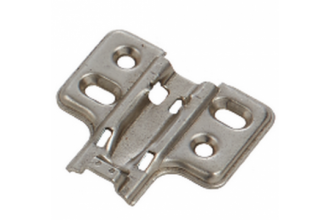

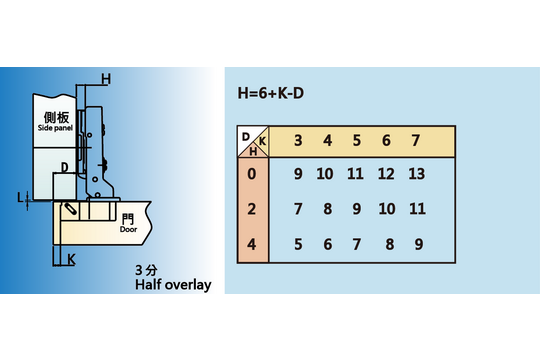

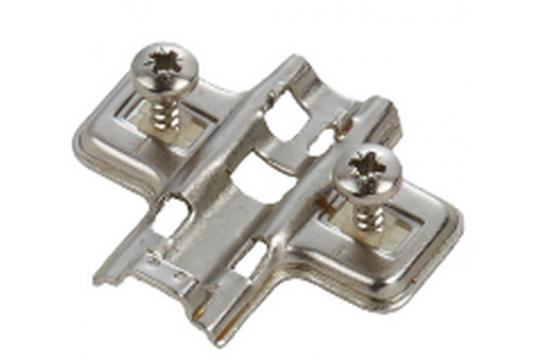

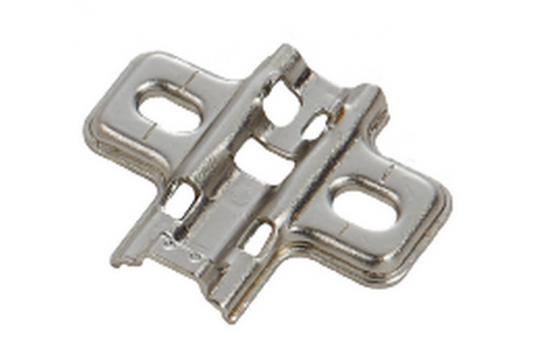

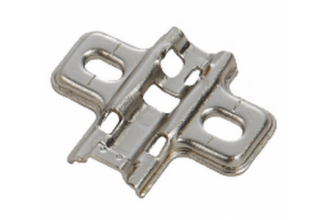

Component配件及施工圖
DETAIL
HQ2-097-1-4 HQ系列 板式緩衝鉸鏈 3分
開啟角度 Opening Degree:  105度    / 105
鉸鍊杯深 Thickness of hinge cup:  11.5毫米/mm
鉸杯直徑 Diameter of hinge cup:      35毫米/mm
面板(K)尺寸 Dimension of door(K):   3-7毫米/mm
門板適用厚度 Range for door thickness: 14-22毫米/mm
螺絲孔距: 52 mm
建議售價: NT$ 200
