三節滑軌系列

460N2 三節式緩衝鋼珠滑軌 (大板)

新式阻尼器可確保抽屜平穩輕柔關閉
滑軌長度 Slide length: 250~600毫米/mm
滑軌寬度 Slide height: 45毫米/mm
滑軌厚度 Slide thickness: 12.7毫米/mm
承載重量 Maximum load: 40公斤/kg
安裝方式 The installed forms: 抽屜側面 drawer side
表面處理 Surface treatment : 電鍍鋅 electro-galvanized
滑軌材質 Slide material: 冷軌鋼板 cold-rolled steel
材料厚度 Material thickness: 1.5mm x 1.2mm x 1.2mm
(內軌/I x 中軌/M x 外軌/O)
包裝規格 Packing : 15組 Set / 箱 Ctn

長度mm 250 300 350 400 450 500 550 600
牌價NT$ 480 540 560 590 620 640 700 830
Products產品照片
Component配件及施工圖
DETAIL
460N2 三節式緩衝鋼珠滑軌 (大板)
新式阻尼器可確保抽屜平穩輕柔關閉
滑軌長度 Slide length:             250~600毫米/mm
滑軌寬度 Slide height:             45毫米/mm
滑軌厚度 Slide thickness:        12.7毫米/mm
承載重量 Maximum load:        40公斤/kg
安裝方式 The installed forms: 抽屜側面 drawer side
表面處理 Surface treatment :    電鍍鋅 electro-galvanized
滑軌材質 Slide material:             冷軌鋼板 cold-rolled steel
材料厚度 Material thickness:     1.5mm x 1.2mm x 1.2mm
                                                 (內軌/I  x 中軌/M x 外軌/O)
包裝規格 Packing :                       15組 Set / 箱 Ctn


長度mm 250 300 350 400 450 500 550 600
牌價NT$ 480 540 560 590 620 640 700 830

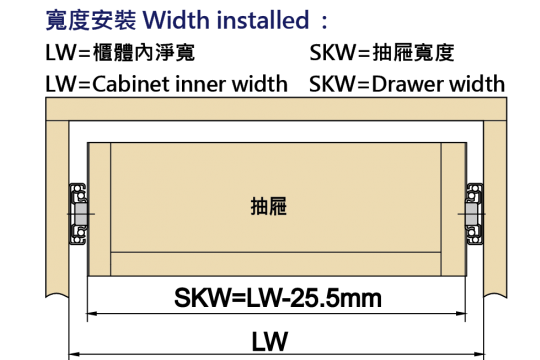

 安裝說明:
 抽屜寬度=櫃體內部淨寬-25.5 mm
 抽屜長度=櫃體內部深度-10 mm
